密封测压元件说明

密封数字测压元件

虽然测压元件经常被用于高度耐用的天平和重型设备,但它们本身有些脆弱,很容易被周围的元件损坏。这就是为什么密封如此重要。密封的测压元件是气密和水密的,保护内部精密的测量元件不受损坏。在这篇博文中,我们将进一步解释什么是密封测压元件,为什么它们很重要,以及如何确保你的测压元件密封正确。

密封测压元件说明

什么是密封式测压元件?

密封称重元件是一种气密和水密的称重仪器。测压元件由一个焊接密封包裹在压力表周围,防止灰尘、水分和其他材料破坏它。连接电缆也使用焊接头来保持密封。

电容式测压元件的密封与应变式测压元件的密封略有不同,我们将在稍后的博文中解释,但是完全密封称重元件的原理是相同的。

密封测压元件是必要的吗?

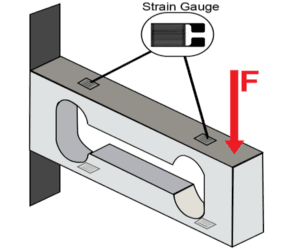

应变式称重传感器
一个应变式测压元件的简图

测压元件,包括两个应变式称重传感器而电容式测压元件,则会因电导率的改变而受到干扰。这意味着任何导电元件都可能污染测压元件,扰乱测量,或导致测压元件一起停止工作。测压元件可以接触许多不同的导电材料,最常见的就是水。压力传感器的内部工作非常脆弱,可能会被冲洗设备的水、与过程中使用的其他液体接触,甚至是湿度的变化损坏。

其他导电材料,如金属粉尘或盐也会破坏测压元件。最后,腐蚀性化学物质和蒸气会腐蚀外部并损坏测压元件。由激光焊接不锈钢制成的密封测压元件提供了最好的保护,免受所有这些威胁。

如果你在清洗你的设备,或它暴露在盐,金属灰尘,湿度显著变化,腐蚀性化学物质或化学蒸汽,密封称重传感器是必要的。这种测压元件的使用寿命更长,而且不需要像非密封电池那样经常重新校准或更换。密封的额外成本将低于重复维护和更换非密封电池的相关成本。非密封电池也有更大的突然故障风险,这可能会导致昂贵的停机时间。

密封式测压元件技术:应变计与电容

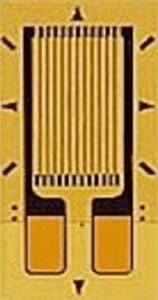

一个应变计
仔细看看精密的应变仪

在应变式测压元件中,应变计本身由薄的导电金属和绝缘衬垫组成,这些衬垫非常精致。精密的互连线和测量电阻的电路也很脆弱。这些元件依靠电导来工作,因此任何导电材料都可能污染测压元件并破坏测量。这包括空气中的水和湿气,以及导电尘埃。如果测压元件不是密封的,水、灰尘甚至湿度的变化都会损坏它。外部输出也必须直接连接到测压元件,所以这个连接区域也必须是密封的。这是密封可能失效的最常见区域。

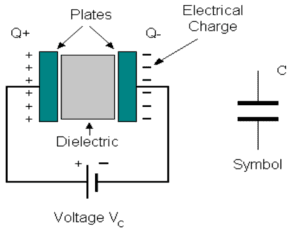

电容式负载传感器图
一个关于电容式测压元件工作原理的简单例子。

一个电容性负载细胞用电容代替电导来测量负载。在电容式测压元件中,两个金属位置和中间的介质材料之间的电荷变化可以测量负载。这些元素也会被导电材料破坏。然而,电容式测压元件更容易自成一体,因为它不需要复杂的电路,即惠斯通电桥来测量电阻。电容式测压元件也使用同轴电缆作为外部输出,与密封的测压元件本身分离。这意味着外部输出周围的密封不会危及测压元件的密封。同轴电缆连接也不太容易发生连接中断和损坏。由于这些原因,密封电容式测压元件在许多危险的环境中具有更多的优势。

了解更多关于数字电容式测压元件

如何检测低质量的密封

如前所述,最好的密封测压元件是由激光焊接不锈钢制成的。一些人认为,不锈钢测压元件是充分密封和保护自己,但只有密封密封才能完全保护测压元件。

对于应变式测压元件,输出也应该有一个焊接电缆接头。在某些情况下,电缆可能使用泡沫、粘合剂或环氧树脂密封。虽然这些可以在一段时间内提供足够的保护,但它们最终会分解,使测压元件暴露在灰尘和湿气中。焊接的电缆头和密封不会过早破裂,它将防止灰尘和湿气在裂缝或口袋中堆积。

密封测压元件是许多设备的要求,也是其他大多数设备的优点。有许多不同类型的测压元件可以密封,包括许多不同的设计、配置、重量和公差。在您的称重系统中包含一个高质量的密封称重元件,您可以延长机器的寿命,减少维护和风险。下载手册了解更多关于密封测压元件。
